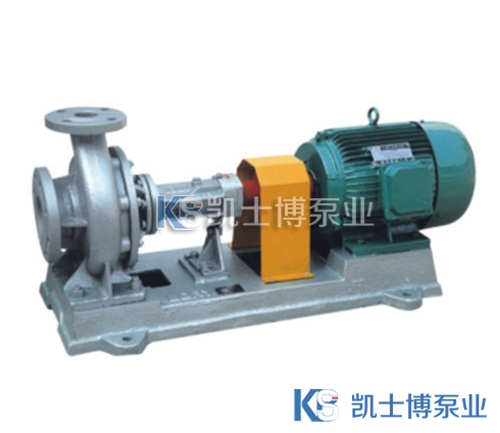

LQRY熱油泵（導熱油泵）

LQRY系列熱油泵，在我國載熱體加熱系統中得到廣泛的使用，已經進入石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、食品等各個工業領域，主要用于輸送不含固體顆粒的弱腐性高溫液體，使用溫度≤370℃，是一種理想的熱油循環泵。

結構特點

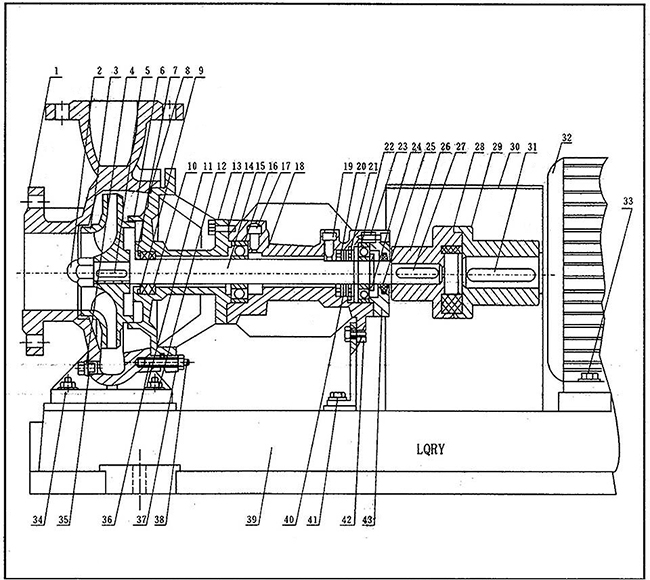

LQRY系列熱油泵是本單位消化吸收國外油泵的基礎上研制的第二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。

LQRY系列熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑， 后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。

采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。

LQRY系列熱油泵，(1)采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態追應性，而機械密封則采用機械強度高，耐磨性好的硬質合金材料，保證了高溫情況下的密封性能。

(2)采用第三代聚四氟乙烯（簡稱PTFE)做唇形密封，使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍，耐腐蝕性能極強。

機組的安全

1.泵安裝的好壞對泵的平穩運行和使用壽命有很重要的影響，所以安裝工作必須仔細地進行，不得草率行事。

2.泵吸入管的安裝高度、長度和管徑應滿足計算值，力求簡短，減少不必要的損失（如彎頭等）

3.吸入和吐出管路應有管架，泵不允許承受管路的負荷。

4.安裝地點應足夠寬楊，以方便檢修工作和良好散熱。

5.安裝順序：

1) 將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間放成對墊，作找正用。

2) 松開聯軸器，用水平儀分別放在泵軸和底座上，通過調整楔塊墊使機組至水平，找正后，適當擰緊地腳螺栓，以防走動。

3) 用混凝土灌注底座和地腳螺栓孔。

4) 待混凝土干固后，檢查底座和地腳螺檢是否有不良或松動等現象，檢查合格后應擰緊地腳螺栓，并重新檢查泵的水平度。

5) 校正泵軸和電機軸的同軸度，在聯軸器外圓上的偏差允許0.1毫米，兩聯軸器平面間的間隙應保證2-3毫米，在兩聯軸器端面一周上，最大和最小間隙差數不得超過0.3毫米。

6) 在接好管路及確定原動機轉動方向后，再接上聯軸器，并再校核一遍?的同軸度。

7) 在機組實際試運轉3-4小時后作最后檢查，如沒有不良現象則認為安裝合格。

8) 在安裝過程中為防止雜物落入機器內，應將機組所有孔眼無均蓋好。

泵在開啟前對進出管路進行清洗時，在泵的進口段需加上過濾器，以防雜物進入泵內。

齒輪油泵的拆卸和裝配

1.泵的拆卸順序

1) 放凈泵內液體及軸承托架內的潤滑油。

2) 擰電機固定螺栓，將電機搬離底座，拆下兩半聯軸器。

3) 拆下泵蓋聯接，松開軸承座托架螺栓，將泵蓋連同軸承托架和轉子部份一起從泵體內抽出。

4) 擰下葉輪螺母，拆下葉輪。

5) 擰下泵蓋與軸承座螺栓，拆下泵蓋。

6) 擰下右端軸承蓋螺栓，拆去軸承蓋。

7) 拆下軸承檔圖。

8) 將泵軸從軸承座中壓。

9) 在泵軸壓出軸承和取下機械密封件動環和"0"形困彈?（不損壞，無須取下）

10) 在軸承座內壓出靜環'力"形圈。

2.泵的裝配

泵的裝配順序可按拆卸相反順序進行。拆卸后再裝配時要檢查機械密封件和各零件是否失效，如有失效損壞現象等發生，一定要換新的備件,安裝時務必小心謹慎,不要敲打，以免損壞零件

檢修周期與檢修內容

1.栓修周期，應根據設備使用情況和檢修能力確定，下表內 容供用戶參考：

2，檢修內容

1) 小修內容

①　檢查和調整軸承，并校核聯軸器同軸度。

②　檢查和調整地腳螺栓的松動現象。

③　修復或更換在運行中個別零件曾發生的缺陷。

④　檢查漏損情況，重壓填料或檢修機械密封，對填料密封可更換全部填料。

2) 大修

①　泵解體取出轉子及各零部忤，并進行清洗。

②　檢查泵內所有零件狀況，測量其磨損、腐蝕程度，必要時更換零部件。

③　裝配時用水平尺測量，并調整泵的水平度，檢查和調?聯軸器的同軸度。

④　檢查球軸承，必要時應更換。

⑤　清洗泵的管線、管件、重新壓填料，校核壓力表和更換潤滑脂等。

⑥　檢查、調整軸和轉子的跳動擊況。
